福建林德叉车伺服试验台,稳定性试验台
详细介绍

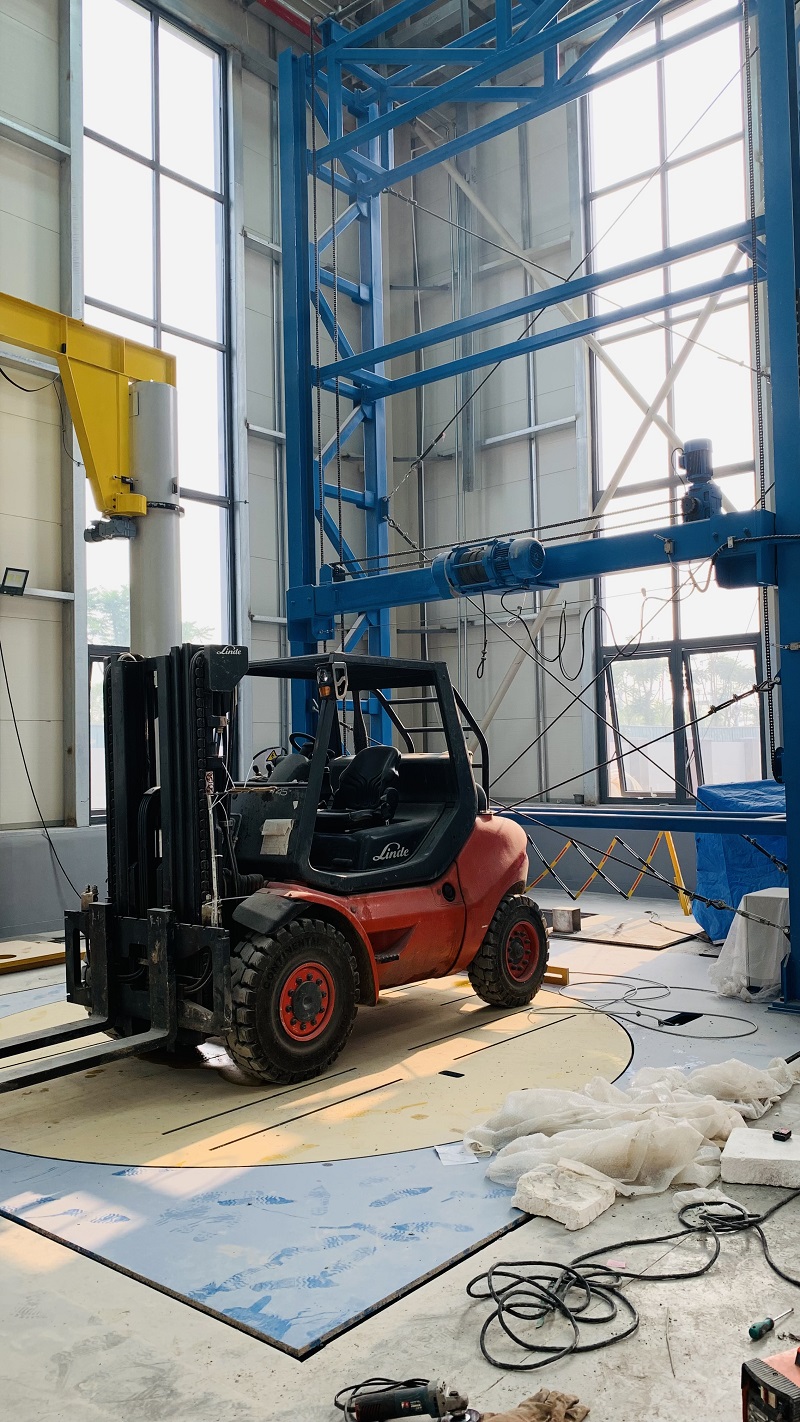

该试验台主要由伺服油源、伺服油缸、电控系统、试验平台、旋转平台和保护
框架组成。平台定额承重20 吨，平台升降角度0-30 度任意调节，控制精度0.1%。平台升降
速度：1 档10mm/s,2 档30mm/s。旋转平台配套重型回转支承，0-360 度任意调节，
控制精度0.1 度，带自锁功能。旋转速度：1 档0.6º/s，2 档3.6º/s。
设备参数
1、 PLC可处理伺服油源压力报警压、超温报警、低液位报警等。

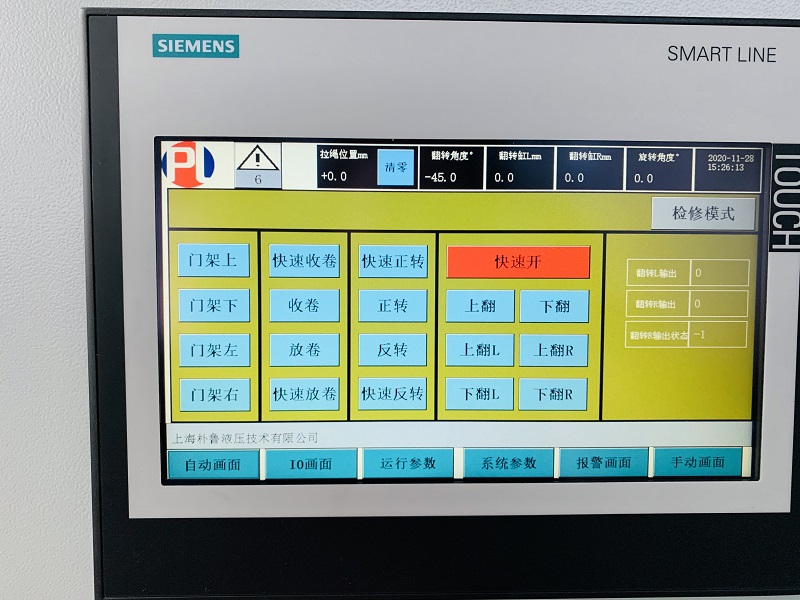

2、 试验人员可在触摸屏上设置平台升起速度、旋转平台转速。
3、 PLC可外接3个有线摇控手柄来远程独立控制：
1) 平台起升（快/慢）。
2) 旋转平台旋转（快/慢）。
3) 绞车收放绳（快/慢）和绞车上下左右移动。
4、 PLC可外接大屏幕实时显示试验参数，字体高度150mm：
1) 平台升起角度：如 15%。
2) 旋转平台角度：如 45º。
3) 叉车门架高度：如 3510.1mm。
5、 独立的液压系统控制起升平台起升和下降。
6、 液压系统有相应的保护设置。
7、 有单独的配电柜对稳定性平台进行保护和控制。
8、 配电柜面板上安装有电压表、电流表。
9、 电控系统允许门架和保护绞车同步上升。
10、 电控系统有保护功能，悬臂吊不在0 位时不允许平台动作。
11、 在悬臂吊的0位上安装接近开关，当悬臂吊在0位时，接近开关发讯，PLC
收到信号后，允许平台动作。

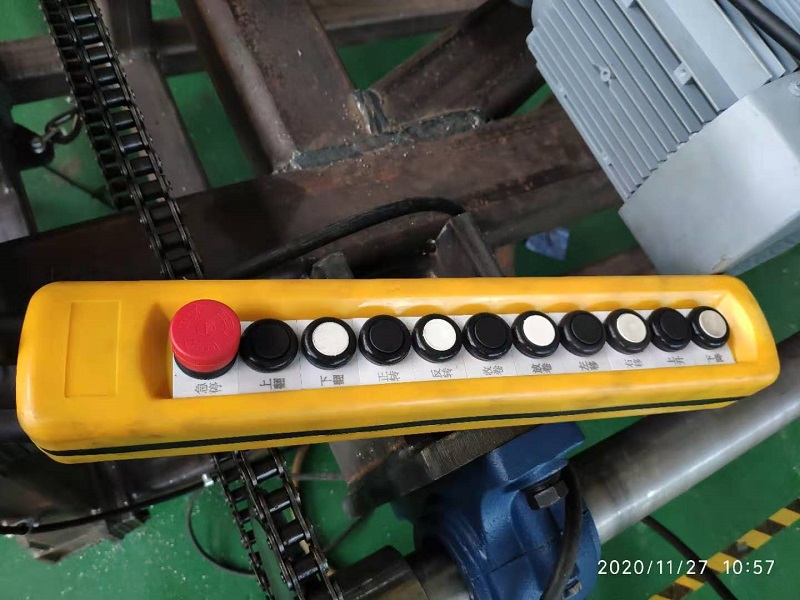

12、 遥控器1控制平台的起升（快/慢）和旋转平台的旋转（快/慢）。
13、 遥控器2控制绞车的收放绳（快/慢）和上、下、左、右移动。
