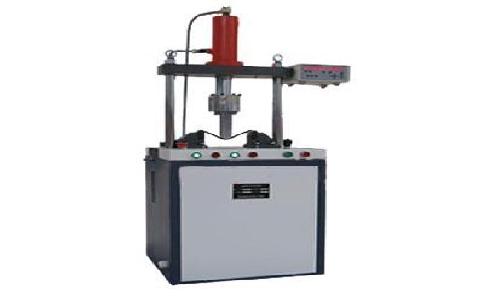

本实验台由液压站、电控部分、立式外表柜以及数据收集工控等四部分组成。电控部分首要是液压站供电的操控柜，可集成在液压站前面板上。外表柜 是液压站作业参数的显现面板，依据人机工程学原理，外表柜规划成立式结构，内部装置高精度外表及放大器组件，为确保外表供电安稳，外表柜中装置高质量稳压 电源及安全维护电路。


    工控机是整个体系的操控中心，内部装置高精度数据收集卡及规范模仿量输出单元，它可对整个体系完成CAT,并经过I/O电路对液压系 统进行远端操控。工控机装备液晶显现单元及激光打印输出单元，可完成实时数据显现及数据处理和表格曲线打印输出。

    动静态特性实验选用同一实验台。在测验静态特性时，经过装置在液压缸油路上的截止阀来阻断通往液压缸的油路。动态特性测验时则只打开到液压油缸的通路。

    硬件装备方面：在电液伺服阀的进油口、两个负载口装置三个压力传感器，取得压力参数并变送输出。在两负载口之间规划一整流回路，并装置涡轮流量计，得到操控 油路流量参数。份额节省阀同涡轮流量计串联，经过改动节省阀节省口的巨细，得到不同的负载压力。
